Rozdzielacz pneumatyczny 2x

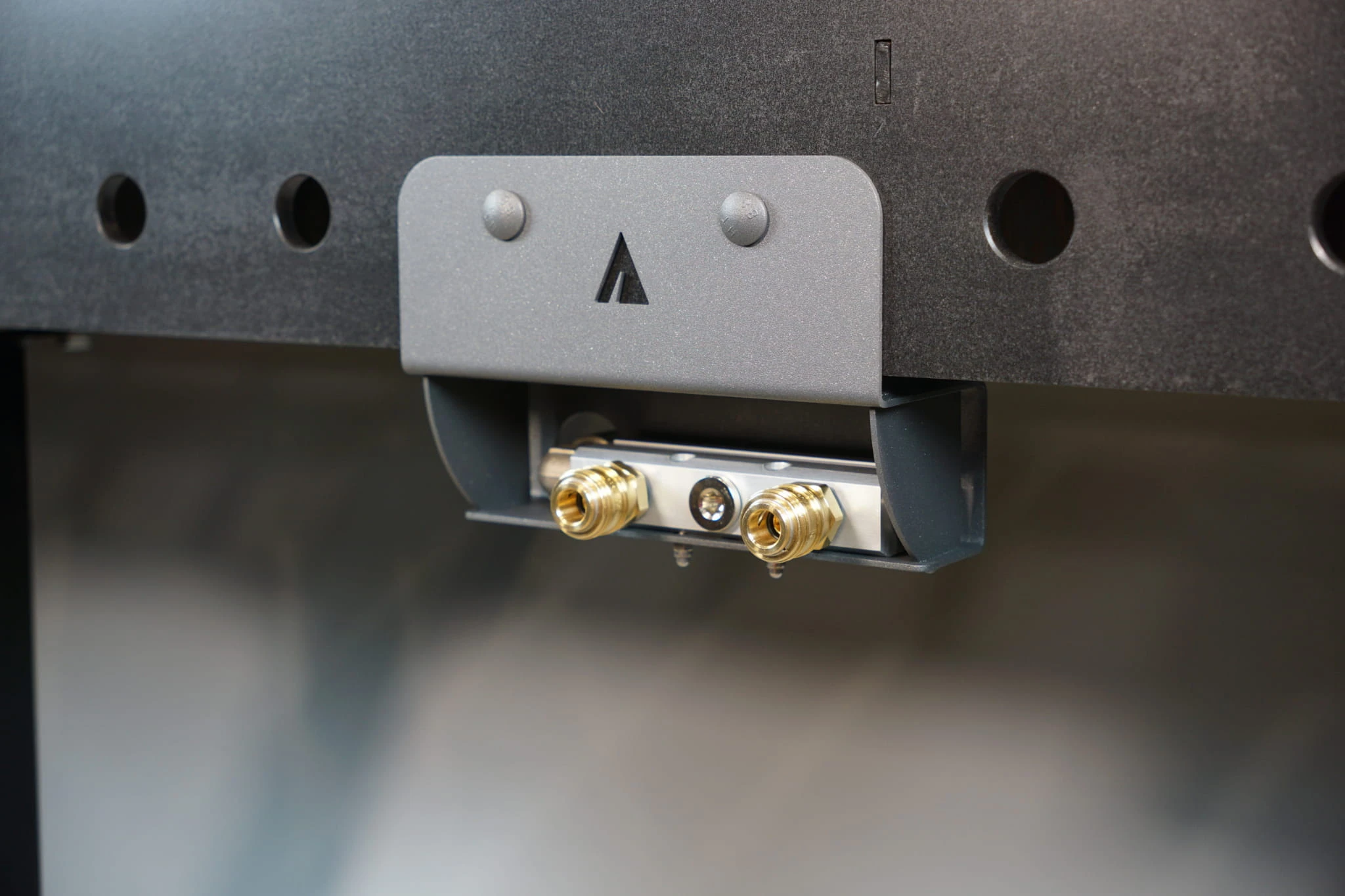

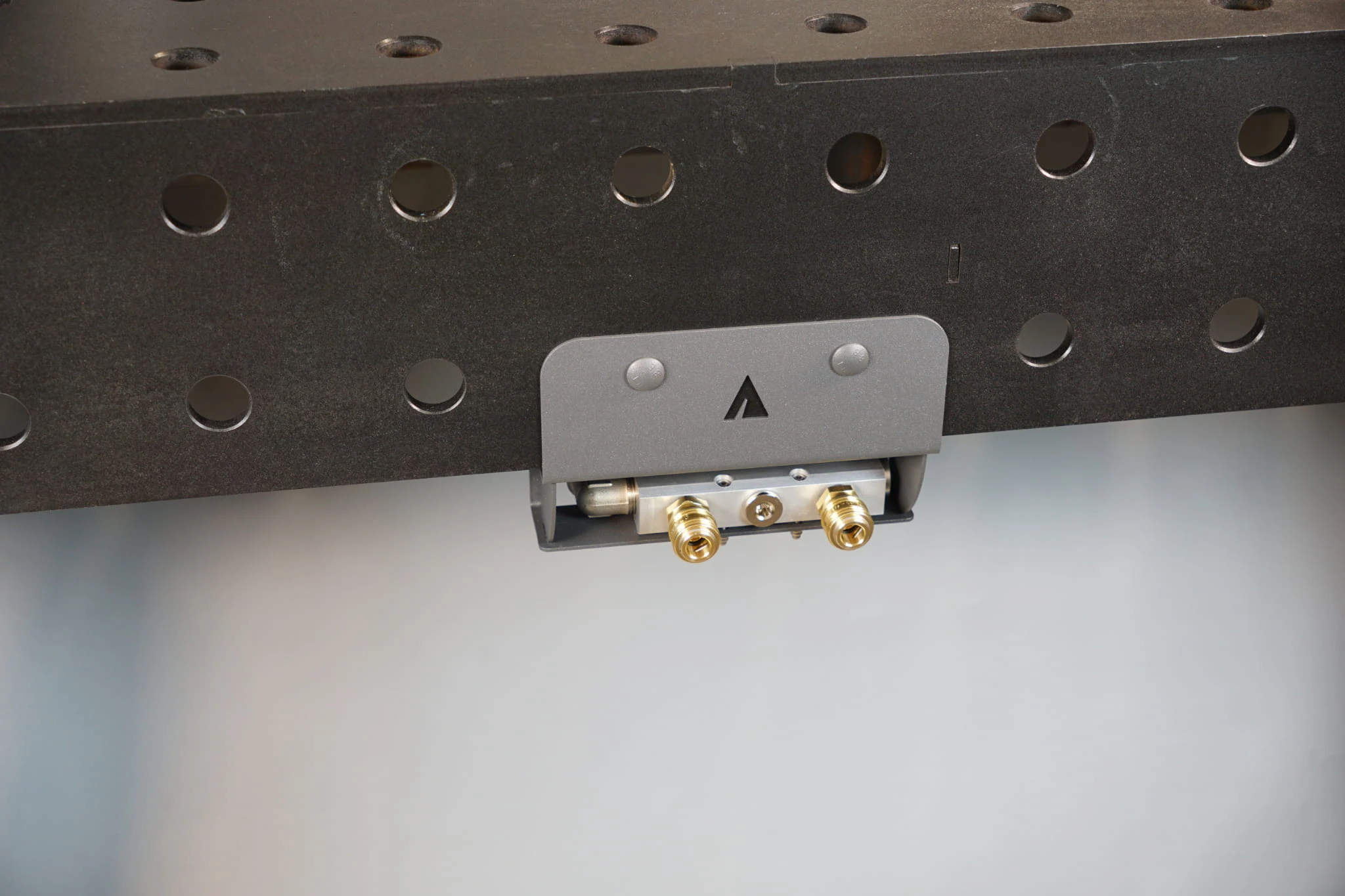

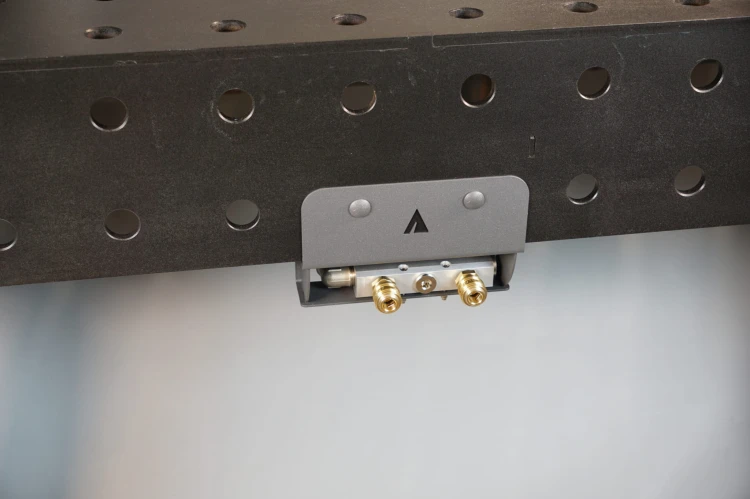

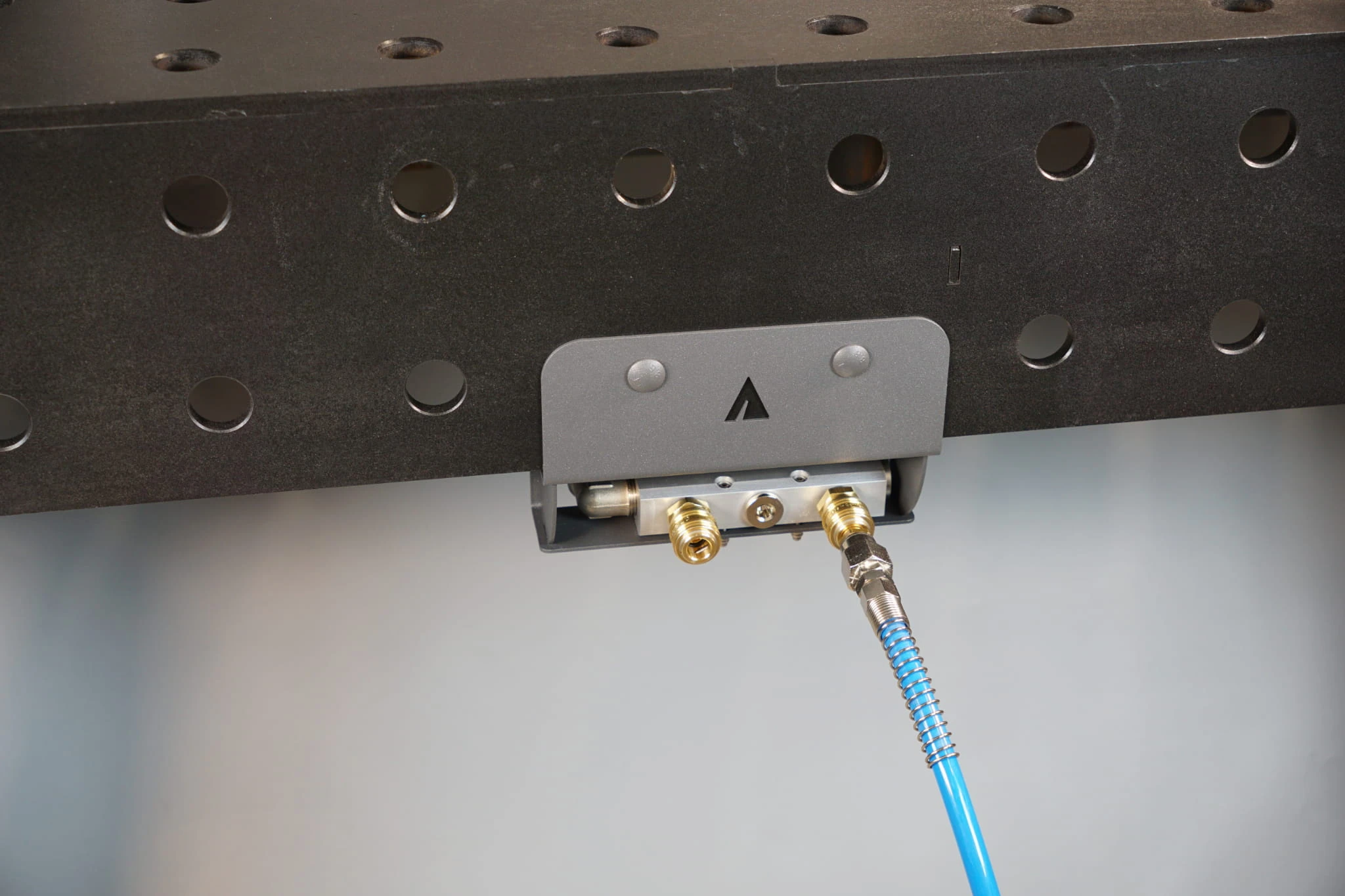

Montaż rozdzielacza pneumatycznego pod krawędzią stołu prowadzi do znacznego wzrostu bezpieczeństwa i ergonomii stanowiska pracy. Koniec z wężami podłączanymi z dala od stołu i leżącymi na podłodze! Wystarczy raz doprowadzić zasilanie sprężonym powietrzem pod stół, podłączyć rozdzielacz na stałe i od tego momentu zasilanie narzędzi pneumatycznych dostępne jest zawsze pod ręką, w sposób bezpieczny, bez węży plączących się między nogami.

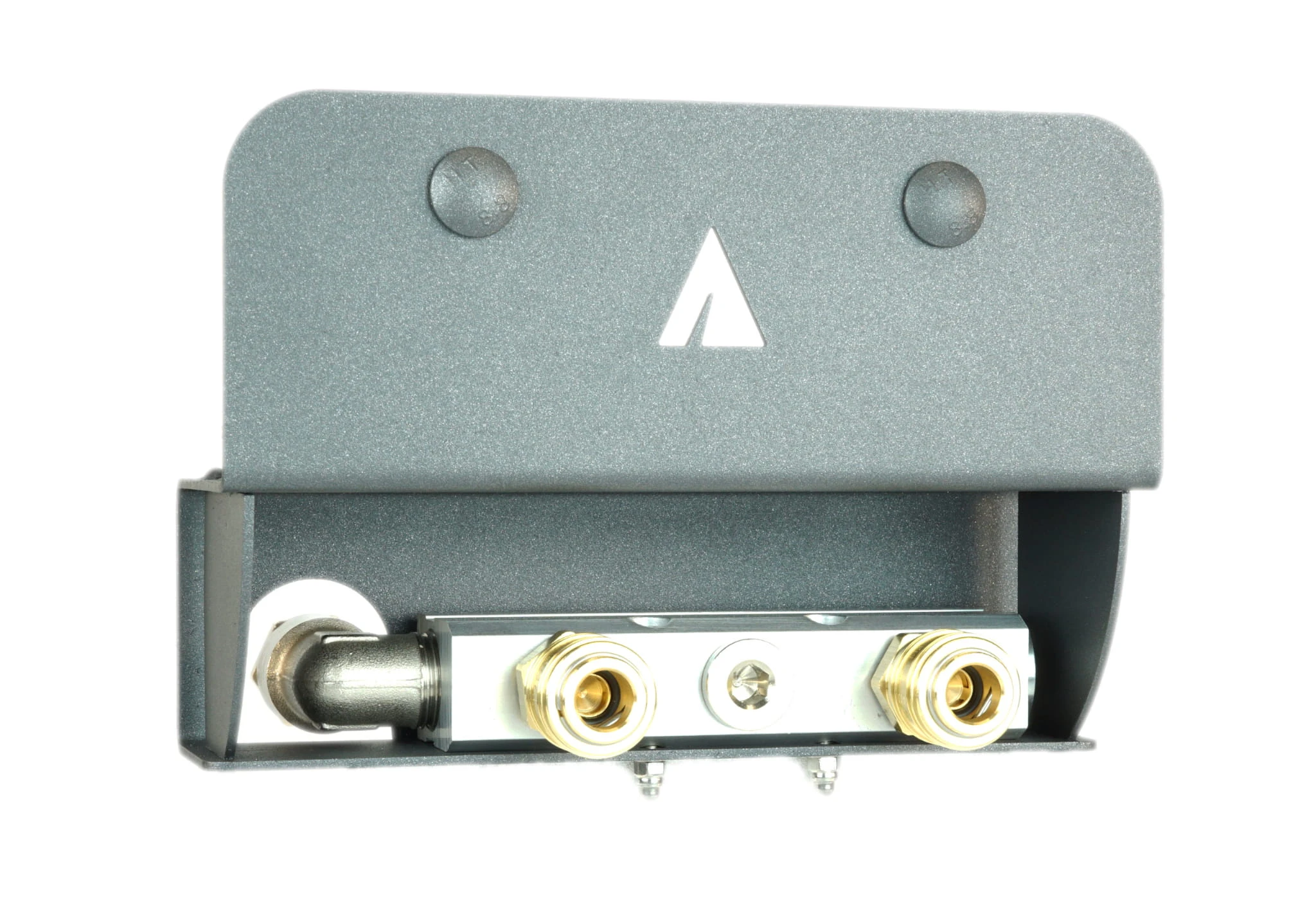

W rozdzielaczy zastosowano dwie szybkozłączki znanego producenta RQS typu 26. Od strony zasilania również zastosowano szybkozłączkę typu 26 dla błyskawicznego montażu i podłączenia.

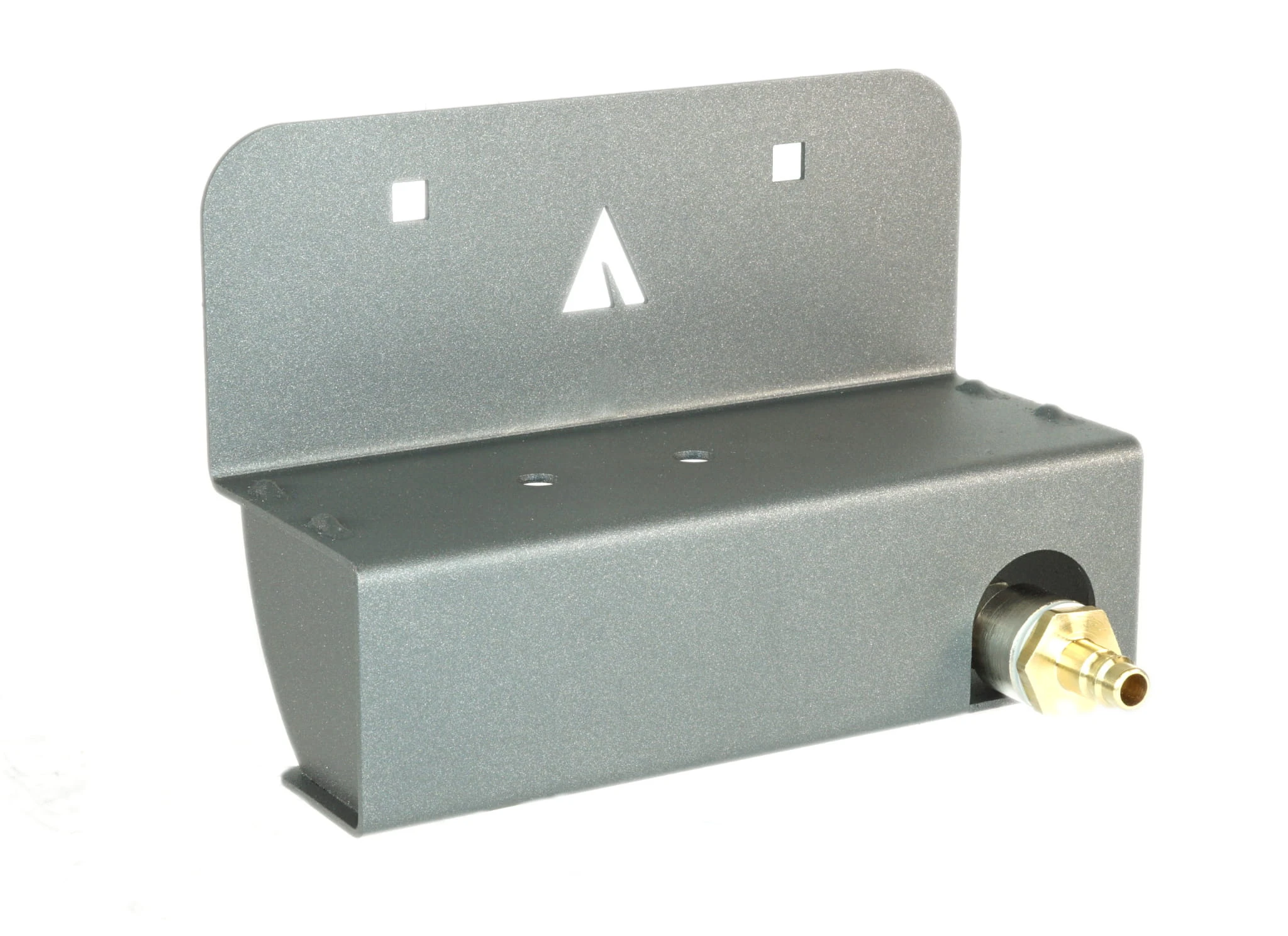

Konstrukcja wspornika zapewnia odpowiednią stabilność podczas wpinania i wypinania węża. Duży rozstaw szybkozłączek umożliwia swobodne używanie rozdzialacza w grubej skórzanej rękawicy.

Istnieje możliwość dodania trzeciej szybkozłączki w centralnym otworze zaślepionym w stanie dostawy.

Unikalny system montażu w otworach o dużych średnicach śrubami M8 został opracowany przez METALITH w formie tulei adapterowych wykonanych z tworzywa. Ich konstrukcja umożliwia błyskawiczny montaż (poniżej 2 minut), maksymalną ergonomię procesu montażu, ale też trwałość mocowania i wysoką obciążalność uchwytu. Rozwiązanie tulei adapterowej zostało zgłoszone w Urzędzie Patentowym RP pod numerem W.133424.

Standardowo w zestawie dostarczony jest komplet 1011201 umożliwiający montaż w otworach systemowych stołów spawalniczych.

Uwaga: Montaż możliwy przy maksymalnej odległości osi otworu montażowego od dolnej krawędzi stołu 50mm.

Dowiedz się jak łatwy jest montaż elementów systemu WeldWay:

Parametry techniczne:

Numer katalogowy: PP041-WW-PN2

Zastosowanie: Zasilanie narzędzi pneumatycznych

Ciśnienie maksymalne: 6 bar

Materiał: Stal (uchwyt), wg specyfikacji producenta komponentu (rozdzielacz i akcesoria)

Wykończenie: Malowanie proszkowe

Kompatybilność: Stoły spawalnicze z siatką otworów co 100mm (Demmeler, Siegmund, GPPH, Metalpoint i inni) i grubości ścianki od 8mm do 25mm. Średnice otworów Ø28 i Ø16mm. Montaż na pionowej ścianie stołu.

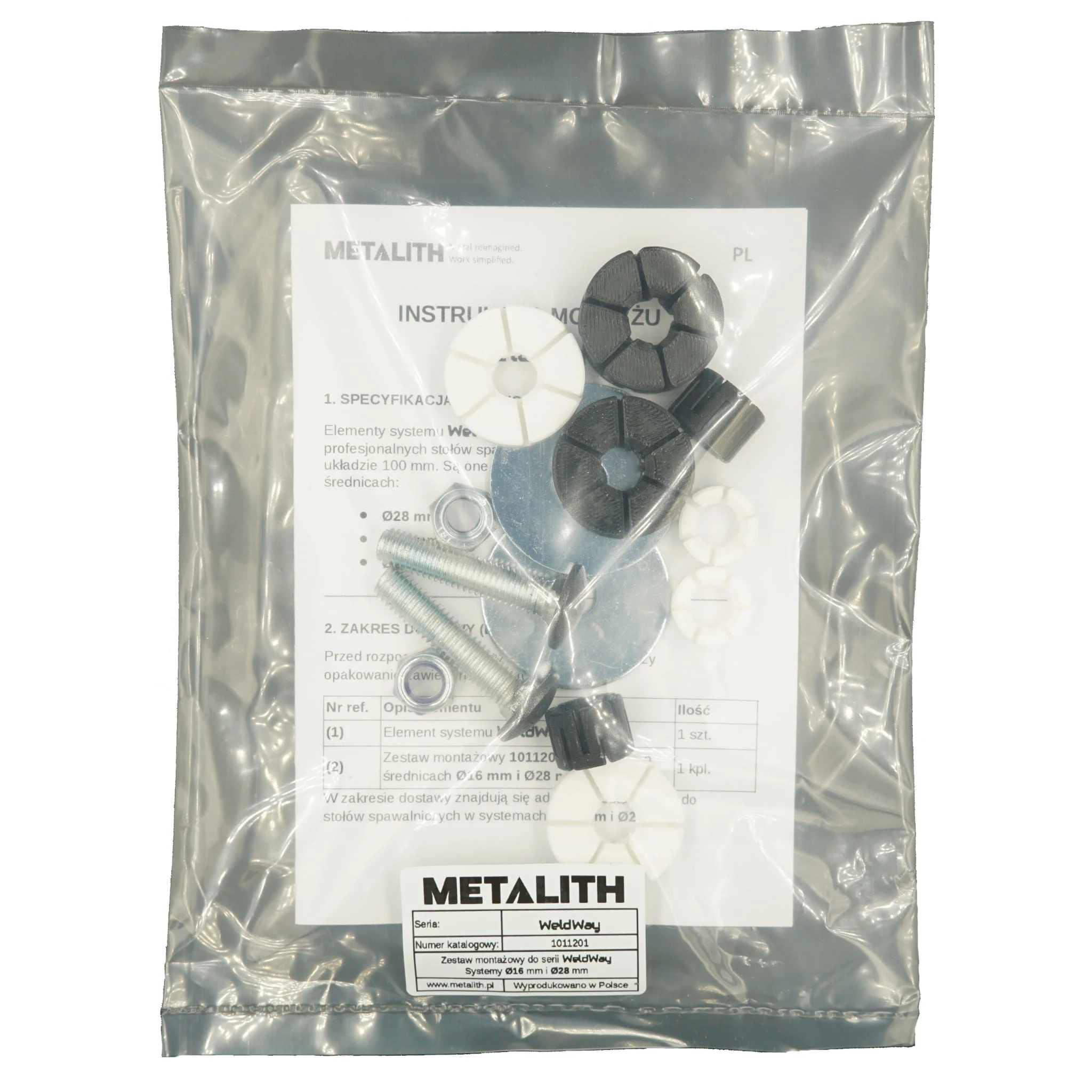

W zakresie dostawy: Wspornik z listwą zasilającą, zestaw montażowy 1011201 (Śruby, podkładki, nakrętki, adaptery do otworów Ø28 i Ø16mm i grubości ścianek stołów w zakresie 8-25mm, instrukcja montażu).

Montaż na stołach spawalniczych z otworami średnicy Ø22 jest możliwy wraz z zestawem adapterów 10011202.

Wyprodukowano w Polsce.
